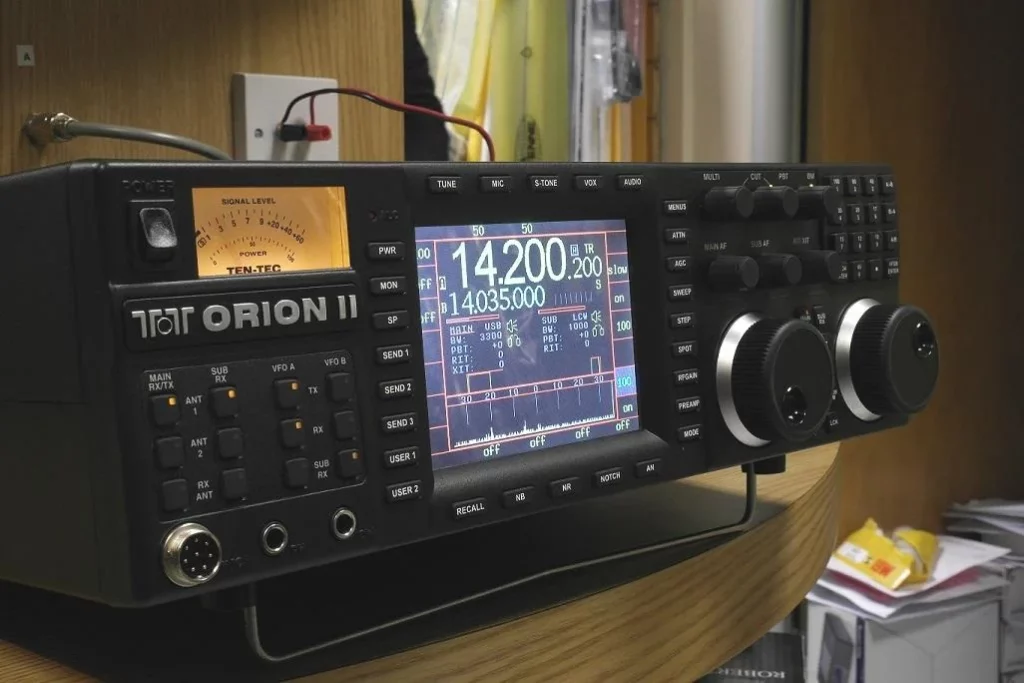

TEN-TEC 566 Orion II HF Transceiver n’est plus en production.
Il s’agit d’une page d’assistance et de documentation.

– ORION II poursuit l’héritage de haute performance établi par l’émetteur-récepteur ORION original. ORION II ajoute un écran couleur brillant, un nouveau système de filtre de couverture (avec une légère augmentation des performances du récepteur par rapport à l’ORION), un nouveau routage audio pour les sorties de niveau ligne et un connecteur microphone 8 broches.

– Deux processeurs DSP ADI SHARC 32 bits à virgule flottante et un nouveau processeur de contrôle 32 bits utilisant la puce Freescale DragonBall Super VZ de dernière génération. Ce processeur permet une réponse plus rapide des commandes du panneau avant et un fonctionnement à distance accéléré via RS-232. Ce nouveau processeur fournit également la puissance nécessaire pour un futur accessoire « HIGH SPEED SWEEP ». Les caractéristiques, le prix et la disponibilité de l’accessoire sont à déterminer.

– Capacité de réception double complète. Un récepteur principal réservé aux bandes amateurs (10 à 160 mètres) utilise un cristal de couverture sélectionnable et un filtrage de la bande passante IF-DSP. Le récepteur secondaire utilise un filtre de couverture à cristal unique et un filtrage de la largeur de bande IF-DSP et offre une couverture générale jusqu’à 30 MHz. Les deux récepteurs peuvent être utilisés simultanément sur n’importe quelle fréquence, sans compromis sur les performances. Les deux récepteurs peuvent partager une seule antenne ou chacun peut être alimenté par une antenne séparée. La largeur de bande, l’AGC, le PBT, le Hi-Lo Cut, le gain AF et RF, l’atténuateur, la réduction de bruit DSP et le notch sont tous sélectionnables indépendamment sur chaque récepteur.

– Le récepteur principal peut accueillir jusqu’à sept filtres de couverture à cristaux dans le premier étage I-F. Quatre des sept filtres à 20, 6, 2,4 et 1 kHz sont standard. Des filtres optionnels pour 1,8 kHz, 600 Hz et 300 Hz peuvent être ajoutés. Ce tout nouveau système de filtres de couverture ORION II augmente subtilement la gamme dynamique par rapport à l’émetteur-récepteur ORION d’origine. Les filtres de couverture peuvent être montés en cascade avec l’un des 590 filtres de largeur de bande IF-DSP sélectionnables (100 Hz-6 kHz par pas de 10 Hz). Le récepteur secondaire dispose de son propre ensemble de filtres à largeur de bande 590 sélectionnables indépendamment du filtrage du récepteur principal.

– Des points d’interception RX très élevés, une gamme dynamique proche supérieure et un synthétiseur à très faible bruit de phase font que les performances du récepteur principal de l’ORION II ne sont égalées par aucun autre émetteur-récepteur HF.

– Temps de réponse AGC programmable pour chaque récepteur. FAST, MED, et SLOW sont réglables, et le nouveau mode programmable est révolutionnaire. Les utilisateurs peuvent construire leur propre caractéristique AGC en sélectionnant le seuil, le hang et les taux de décroissance. Plus d’un million de combinaisons AGC peuvent être sélectionnées. Chaque récepteur conserve son propre réglage programmable.

– Réception en vraie diversité. Les deux récepteurs peuvent être alimentés simultanément par deux antennes distinctes sur la même fréquence et contrôlés à l’aide d’un seul bouton d’accord VFO. Capacité supérieure de DXing en bande basse en utilisant deux antennes de réception séparées, sur deux récepteurs, et en émettant sur une troisième antenne TX. Trois connexions d’antenne sont fournies : Deux connecteurs SO-239 pour les antennes d’émission ou de réception, un troisième connecteur phono pour l’utilisation RX uniquement.
