Antenne à boucle Skywire LOOP
Certains l’appellent une antenne à boucle Skywire , d’autres l’appellent une antenne à boucle W0MHS Skywire . De nos jours, on l’appelle une antenne à boucle Full Wave, mais il s’agit toujours d’une force avec laquelle il faut compter. Au cours des deux premières heures, j’ai pu entendre des stations que je ne pouvais pas entendre auparavant.

La boucle skywire est une excellente antenne. Si vous rencontrez beaucoup d’obstacles (arbres, xyl, etc.), cela peut être un peu difficile de monter dans les airs, mais cela en vaut la peine.

Quelle est la bonne longueur?



Pour La Bonne longueur il faut appliquer la formule 1005/F ,

Explication : Si vous faites de la télégraphie et que vous souhaitez que votre delta loop ou skywire loop soit multibande il faut la calculer sur la Fréquence de 3,505 Khz , fréquence pour la Télégraphie .
En calculant comme cela votre antenne sera multibande je m’explique
Nous allons appliquer la formule 1005 : 3,505 Réponse de 286,733 mais cette réponse est en pied il faudra la convertir en Cm , ce qui va vous donnez : 286.733 x 30,54 ( 1 pied est egal à 30,54 cm )
Ce qui va vous donnez la valeur suivante 87 m 56 cm
Donc en résumé le périmètre de l’antenne devra être de 87 m 56 qui est calculez pour la bande des 80 m , Pourquoi la Calculez sur cette fréquence tout simplement en la calculant comme cela elle ,sera multibande je m’explique : 3,505 x2 = 7.010 Khz ( Harmonique 2 )
7010 x 2= 14,020 Khz ( Harmonique 3 ) et 14,020 x2 = 28,040 ( Harmonique 3 ).

La Delta loop sera en partie multibande se qui vous permettra de faire des qso de qualité sans beaucoup de QRM comparativement à une antenne filaire ou à une vertical

Je recommande une boucle différente pour une utilisation sur les autres bandes de Fréquences si vous avez la place





Observations de performance

Le bruit semble être grandement réduit avec la boucle par rapport aux dipôles. bruit sur 20 mètres est parfois réduit jusqu’à 1 unité S lors de l’utilisation de la boucle par rapport au dipôle (même à 3 heures du matin lorsque rien n’est allumé dans la maison). De temps en temps, une station peut être légèrement plus forte avec le dipôle, mais le bruit est également plus fort – les stations plus faibles sont plus faciles à copier avec la boucle en raison de moins de bruit.

La polarité de la boucle ne devrait pas avoir d’importance, mais parfois c’est le cas. La différence de polarité peut être entendue du fait que certaines stations sont beaucoup plus fortes que d’autres lorsque la polarité est changée – je suppose que cela est dû à l’annulation des signaux reçus par les différentes longueurs des côtés de ma boucle. Une boucle circulaire réduirait ces effets.

Les performances sont exceptionnelles et sont rarement battues par un dipôle à la même hauteur.

L’ emplacement du point d’ alimentation est important – il est préférable que ce dernier se trouve du côté nord de la boucle (ou d’un côté qui fait face à une partie du monde où il y a peu de DX), surtout si votre boucle est carrée. Les performances de ma boucle ont été améliorées en déplaçant le point d’alimentation vers le nord; les stations au sud étaient plus faciles à entendre.

Les emplacements des points d’alimentation en coin des boucles carrées augmentent le gain dans la direction du coin opposé. Une boucle alimentée dans le coin sud-ouest aura un gain de quelques dB (3dB ou plus) favorisant le coin nord-est. La boucle coupe vraiment, vraiment le QRM sur 160, 80 et 40 mètres par rapport à un dipôle à la même hauteur. Cela fonctionne également très bien sur 20 mètres, mais je préférerais une boucle dédiée de 20 mètres pour une distance de 20 à 10 mètres. J’avais une boucle séparée pour 20-10 et il était beaucoup plus facile à installer et à entretenir (beaucoup moins de fil à cibler pour les branches d’arbres en train de tomber).

Autres observations

•

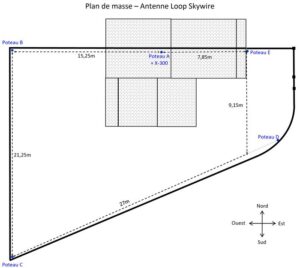

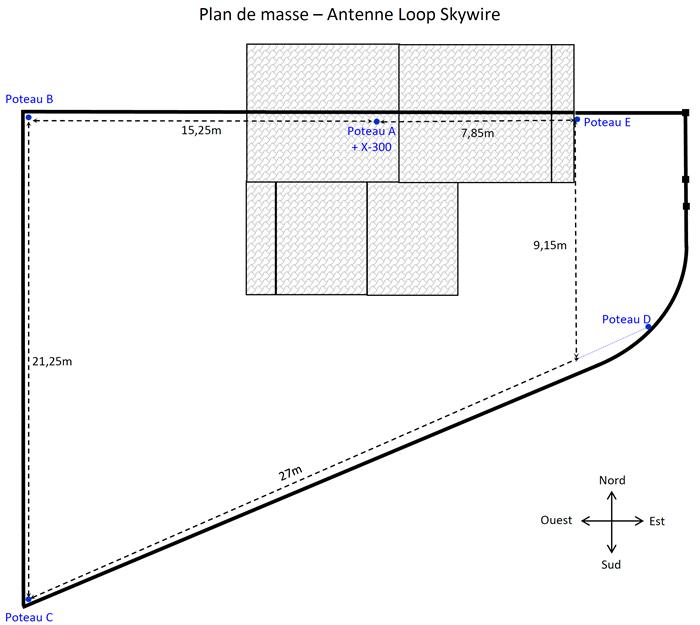

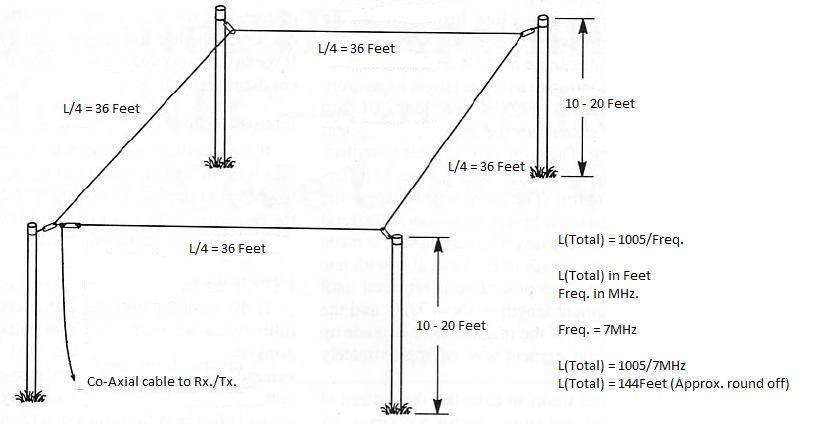

  Skywireloop

  Les rapports de signal sont généralement équivalents ou meilleurs avec la boucle que mes dipôles de 20 ou 40 mètres à une distance de 3 mètres.

• QSB semble être moins un problème avec la boucle que le dipôle – les fondus sont moins profonds et parfois pas du tout alors que le dipôle pourrait être horrible.

• La boucle est un peu plus silencieuse que le dipôle, en particulier sur les bandes inférieures.

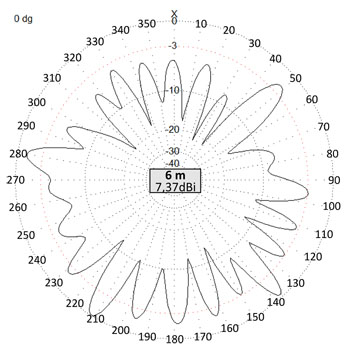

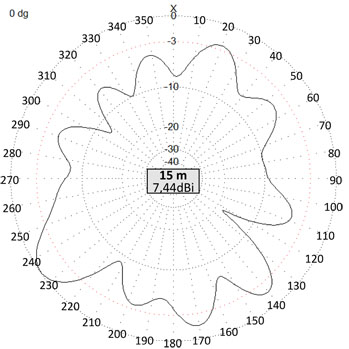

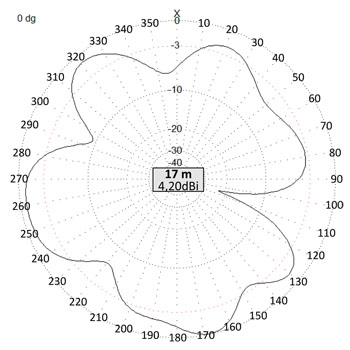

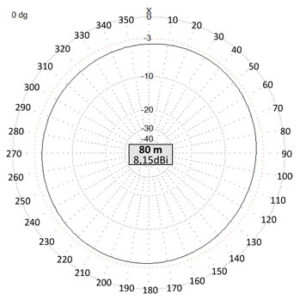

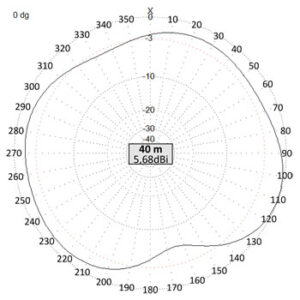

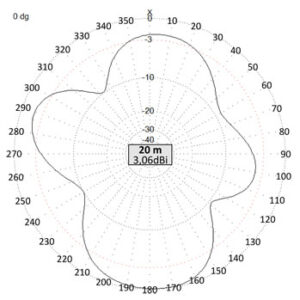

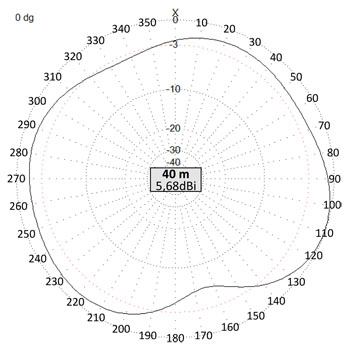

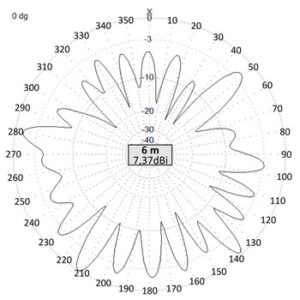

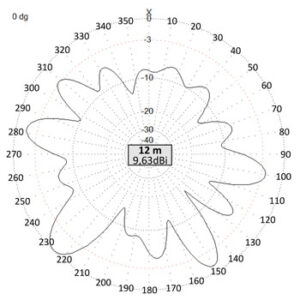

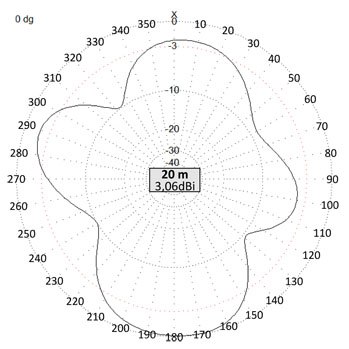

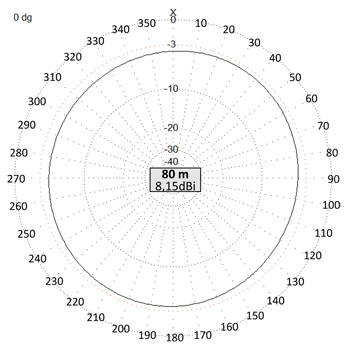

• Mon expérience jusqu’à présent a été que les modèles informatisés de boucles sont trop optimistes par rapport aux opérations réelles sur le terrain. Vous pouvez avoir une idée approximative avec un logiciel de modélisation, mais ce logiciel ne tient pas compte de la chute du fil des coins au milieu de chaque côté, etc. L’exception à cette règle est que les boucles alimentées par les coins ont une forte lobe comme le prédisent les modèles.

En bout de ligne, si vous pouvez mettre en place une boucle dont les angles ont au moins À 5 metres de hauteur, cela fonctionnera aussi bien que tout ce qui se trouve à cette hauteur et vous offrira la commodité d’avoir les autres bandes disponibles à partir d’une seule antenne.

Le progrès

10-nov.-2015: J’ai passé presque toute la journée à couper des arbres, des branches, des broussailles et à monter des échelles pour attacher les poulies aux arbres et faire courir les 87 m pieds de fil.

11 novembre 2015 Trois autres heures passées à couper plus de membres et de branches que je n’ai pas vus vers la fin du jour précédent.

21-Nov-2015: J’ai travaillé assez facilement le HC8N sur 30 mètres avec 100 watts – gros montage mais facile à travailler.

Idées fausses et mythes courants

Quand j’ai lu sur les boucles d’ondes complètes, cinq choses me sont venues à l’esprit:

• Les accordeurs sont un problème

• La ligne d’échelle est un problème

• C’est trop grand

• C’est difficile à mettre en place

• Ça n’en vaut pas la peine

J’avais tort. Un syntoniseur manuel est aussi facile que de syntoniser une ligne d’échelle à grenouille c’est un bijou incompris, il n’y a pas d’antenne trop grosse, elle était assez simple à installer (même dans mon jardin boisé) et la performance compense quels que soient les négatifs qui restent.

La ligne en échelle est devenue ma ligne de prédilection – la RFI est considérablement réduite et les niveaux de puissance ne sont pas préoccupants.

Les Tests

Pour ma part je n’utilise que cela antenne sky wire loop qui est montée depuis des années ( chez moi elle est montée en slooper ) elle fonctionne très bien beaucoup moins de qrm , j’entend les signaux faible et je fait souvent les USA et d’autres pays lointain avec en CW évidemment ,

Un conseil si vous avez la place installer la vous verez la différence avec un dipôle

73de ON4LDL Chairman du CFT

---
